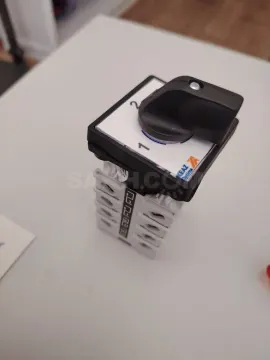

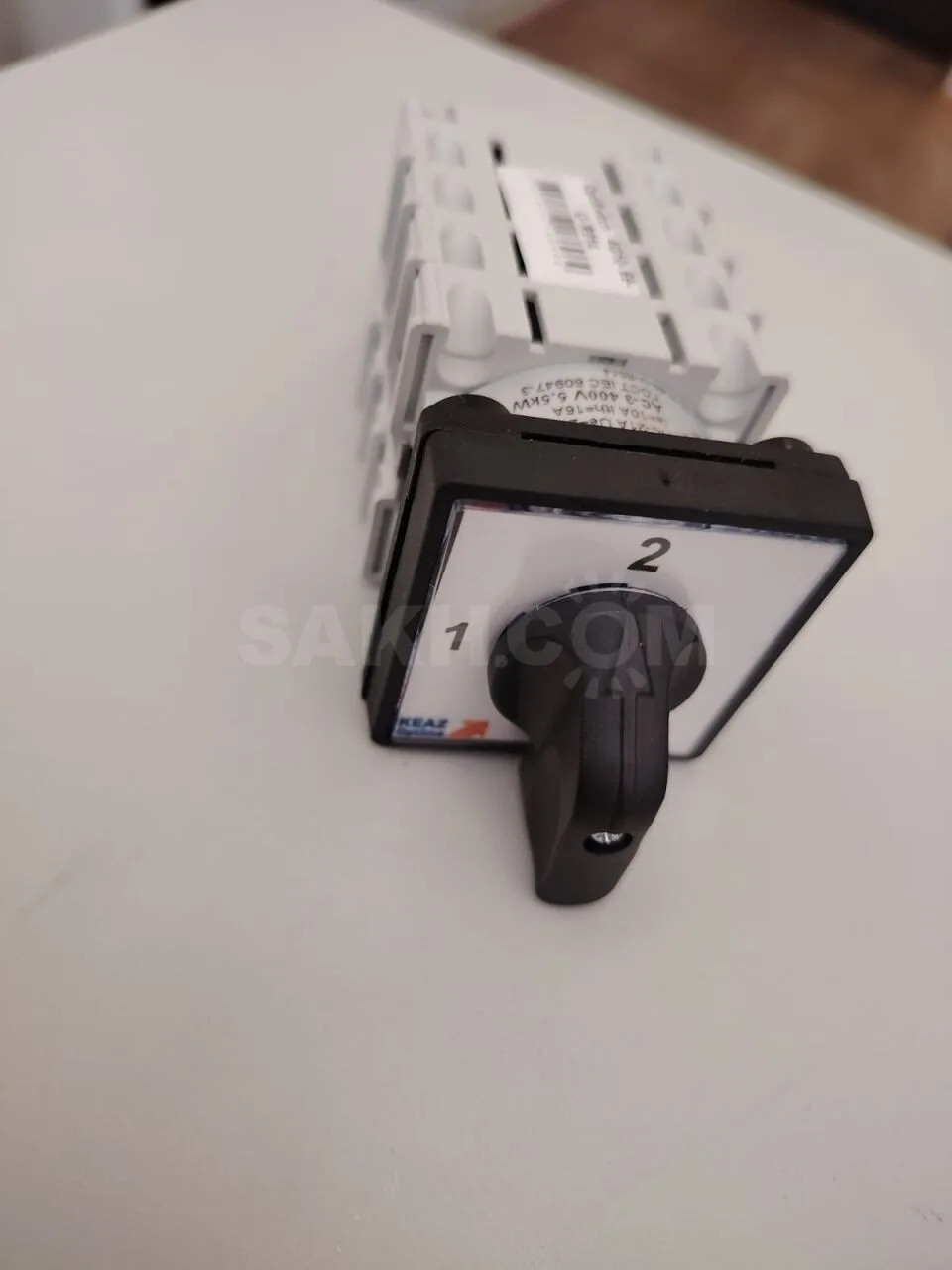

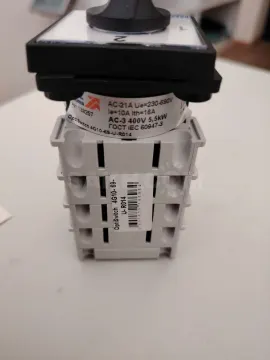

Кулачковый переключатель OptiSwitch 4G10-69-U-R014

4 полюсный кулачковый переключатель на номинальный ток 10 А c 2 положениями рукоятки.

Основные характеристики
Характеристики ETIM
Категория ETIM: Управляющий переключатель/командоконтроллер
Классификация
Модель (подсерия): Переключатели без нулевого положения (1-2)
Габариты и материалы
Габариты изделия: Ширина (мм): 48
Габариты изделия: Высота (мм): 48
Габариты изделия: Глубина (мм): 112,6
Электротехнические характеристики
Количество полюсов: 4
Номинальный ток In (А): 10
Номинальное рабочее напряжение переменного тока Ue (В): 690
Номинальное рабочее напряжение переменного тока Ue (В)2: 230
Условный тепловой ток на открытом воздухе Ith (A): 16
Номинальный рабочий ток Ie (А) для АС-21А: 10
Коммутационная мощность трехфазная (кВт): 5,5
Монтажные характеристики
Способ крепления (монтажа): винт
Тип подключения: Винтовое соединение
Модульное исполнение: нет
Эксплуатационные характеристики
Климатическое исполнение и категория размещения: У3
Степень защиты (IP): IP44
Дополнительные особенности

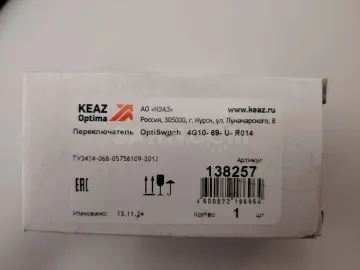

Стандарт российский (гост, ту): ТУ3424-068-05758109-2012
Тип элемента управления: поворотная позиционная ручка с фиксацией
Дополнительное оборудование: нет
Вид рукоятки: R014 черный
Номер электрической схемы и диаграммы переключений: 69
Тип корпуса: Открытый
Количество коммутационных положений: 2
Количество пакетов: 4
Возможно измерение между фазами: да
Возможно измерение между фазой и нейтралью: нет
С нейтральной позицией (откл): нет
С блоком управления: нет
Функция переключения с фиксацией: да
С возвратной пружиной: нет
